1. Parameters

Product modell

WLX-070R-AP20

Basic parametrar

●CPU: Cortex-A8 arkitektur; Frequency 1,0 GHZ

● Memory: 512MB DDR3

Flash:256MB Nandflash

Display skärmen

● Storlek:7 tum

● Resolution:800 × 480

● Wide-temperature typ64K färger eller 260K färger

● LED backlight:lifetime>25000 timmar

Touch skärm

4-wire motstånd pekskärm(driver inuti)

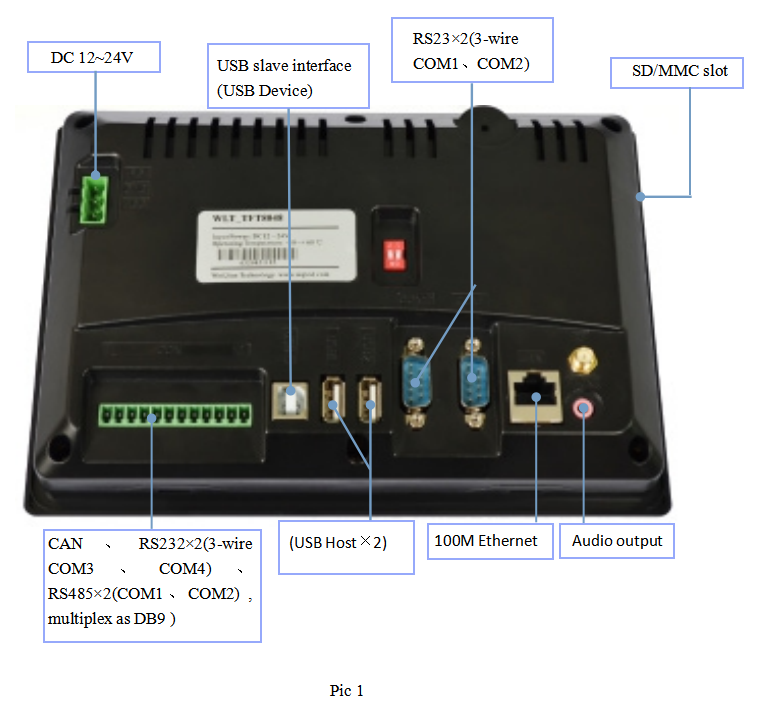

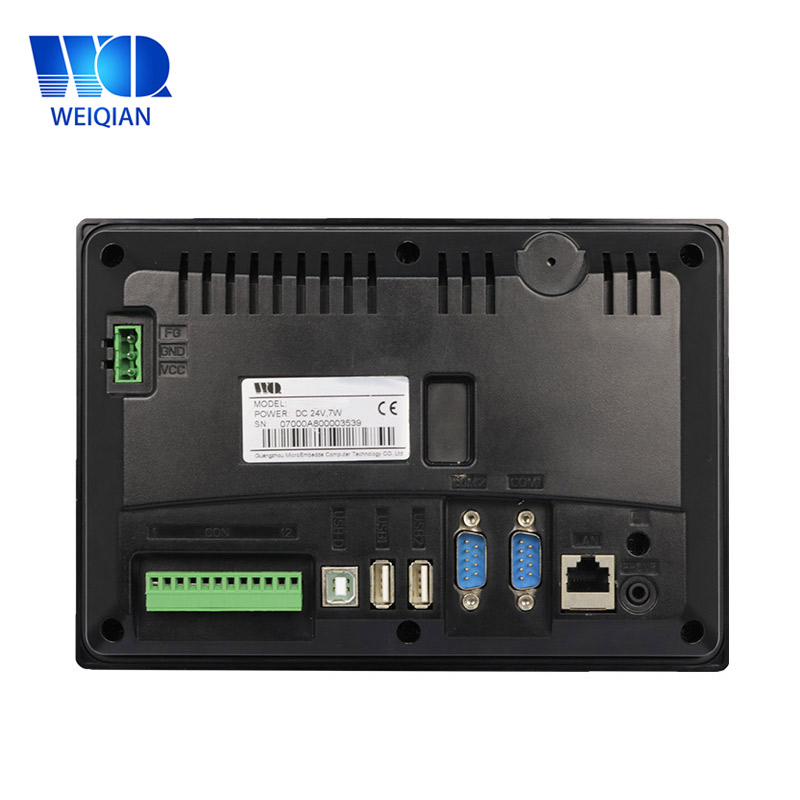

Hardware gränssnitt

● 4 kanal isolerade 3-wire RS-232 serial port(COM1COM2COM3COM4),2 kanal(COM1COM2)ismultiplexing av RS-485 buss interface.

● 1 kanal isolerad Can buss.(o rivilligt)

● 1 kanalbuilt-inWIFI modul.(optional)

● 1 channel USB device gränssnitt

● 2 kanal USB värdgränssnittsupport vanligt USB device såsom mus keyboard U disketc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC slot,support SD/MMC kortet.

● 1 kanal 3.5mm audio utgångsgränssnitt.

● 1 kanal DC12V~24Vindustrial power lösninghigher

tillförlitlighet.atten

När den seriella porten är ansluten GND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation

OS

Linux

Defend grad

IP65 . (front panel)

working miljön

● power:DC 12~24 V600mA

● working temperatur:-10~60 ℃

● storage temperatur:-20~80 ℃

● working fuktighet:10~90% RH

Storlek

● shell strukturen:plastic

● panel storlek:206 × 142(mm)

● trepanning storlek:196x 132(mm)

Application område

● industrial kontrolldetection enhetsinstruments och mätaresecurity övervakningmedical apparater och instrument intelligent terminaler embedded hög-end ansökan.

● Support CAN-bussnät.

Software support

● Flash power-down skyddsfunktionen.

● QT Skaparen(QT C++)development easy till användning annan programvara flexibelt.

● eas y ändra användarens-defined startbild.

● Support bildskärm rotation (degree: 0/90/180/270)

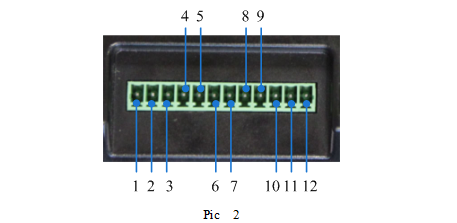

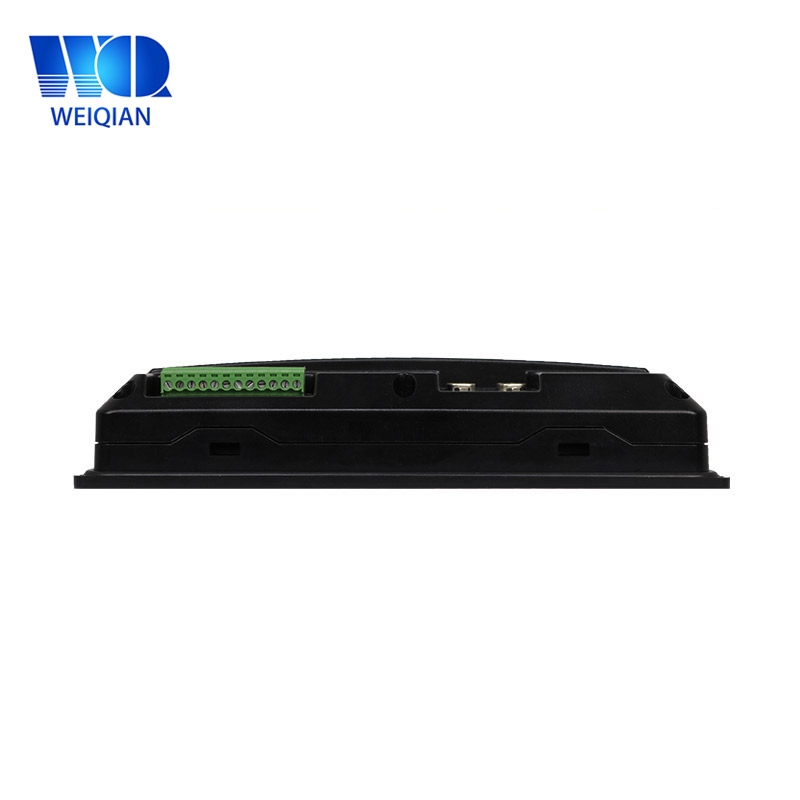

2 Interface definition .

1.  CANL

2 CANH

3 GND

4 ...COM3-RX of RS-232

5 COM3-TX of RS-232

6.. COM4-RX of RS-232

7. COM4-TX of RS-232

8. COM2-485B

9. COM2-485A

10. GND

11. COM1-485B

12. COM1-485A

2.1 RS-232 interface

4 kanalersupport den högsta-level baudrate 115200 bps. Det motsvarande gränssnittet in Linux system säga COM1~COM4. Speciellt COM1 och COM2 har två utgångs typ som RS-232 och RS-485.

2.2 RS-485 interface

motsvarande port in Linux system är COM1COM2 och samma UART med RS-232( COM1/COM2), but annan utdatatyp. Also a 120 ohm(Ω) terminal Motstånds insidan

.2.3 CAN Bus interface

funktion av Can-bus gränssnittet är valfritt.Also a120 ohm(Ω) terminal motståndbetween Can+ och Can-

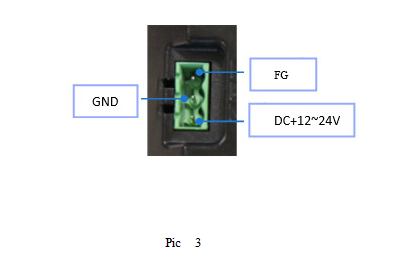

2.4 Ström gränssnitt

as som visas i figuren.:

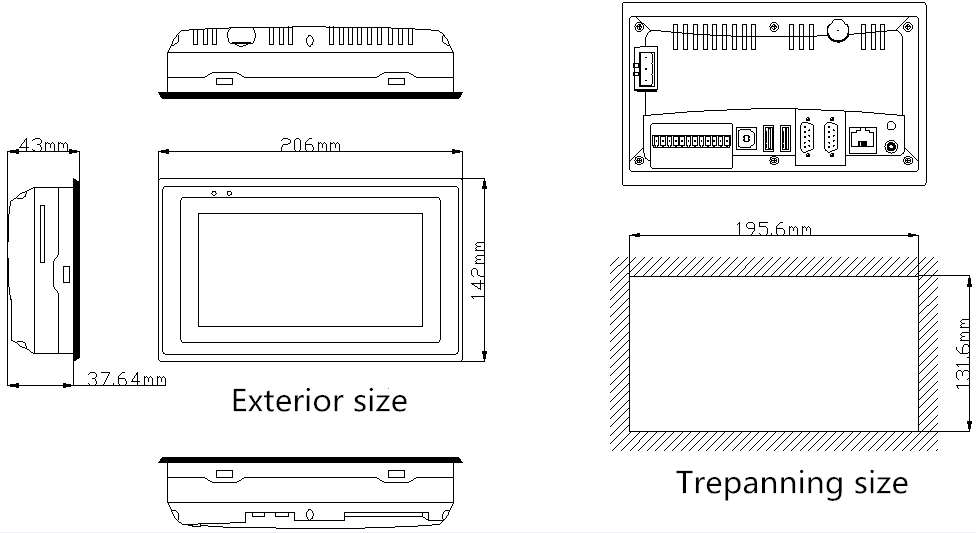

3 Exterior storlek

\\.nExterior storlek:206 × 142 (mm)         Trepanning storlek :195.6 × 131,6(mm)
