1. Parameters

Product modell

war-070C-SN00

Basic parametrar

● CPU:Quad-coreCortex®-A7 arkitektur; Frequency 1.2GHz

● Memory:1GB DDR3

● EMMC:8GB

Display skärmen

● Storlek:7 tum

● Resolution:1024 × 600

● Wide-temperature typ16000k färger eller 24 sanna färger

● LED backlight:lifetime>25000 timmar

Touch skärmen

Capacitance pekskärm

Hardware gränssnitt

● 4 kanal 3-wire RS-232 serial port(COM1, COM2, COM3, COM4).

● 1 kanal RS-485(COM4)multiplex som RS-232 (COM4).

● 1 channel USB device gränssnitt, stöd ADB connect till PC till utbyte uppgifter och felsöka ansökan.

● 4 kanal USB värdgränssnittsupport vanligt USB device såsom mus, tangentbord, U disk etc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC kortplats, support TF/MMC kort.

● 1 kanal 3.5mm audio MIC gränssnittet.

● 1 kanal 3.5mm audio HPC interface.

● 1 kanalisera effektförstärkaren gränssnitt (8Ω/3w) (optional).

● 1 kanal SIM-kortgränssnittet.

● Six knappar:. (1x Power, 1x Hem, 2x Volym, 1x Användar, 1x Reset)

● 1 kanal CAN-gränssnitt.(optional).

● 1 kanal 4G modul.(optional)

● 1 kanal WiFi modul(optional)

● .Bluetooth, GPS(optional)

● .1 kanal EDG3.5-3P DC 12V~24V Power ingångsgränssnitt.

OS

android 6,0 ​​

Defend grad

/

working miljö

● power:DC 12V-24V(24V som rekommendation)

● working temperatur:-10~60 ℃

● storage temperatur:-20~80 ℃

● working fuktighet:10~90% RH

Storlek

● Ingen shell

● Storlek:194.5x107.5x25.4 (mm)

Application område

● industrial kontrolldetection anordninginstruments och mätaresecurity övervakning,medical apparater och instrument, intelli gent terminaler embedded hög-end ansökan

● Support CAN-bussnät..

Software support

● Support Eclipse\\\android Studio\\\QT Skaparen\\\Visual Studio 2015/2017 developmentsupport JAVA/C/C++/C# , osv.

● Easy ändra användarens-defined startbild.

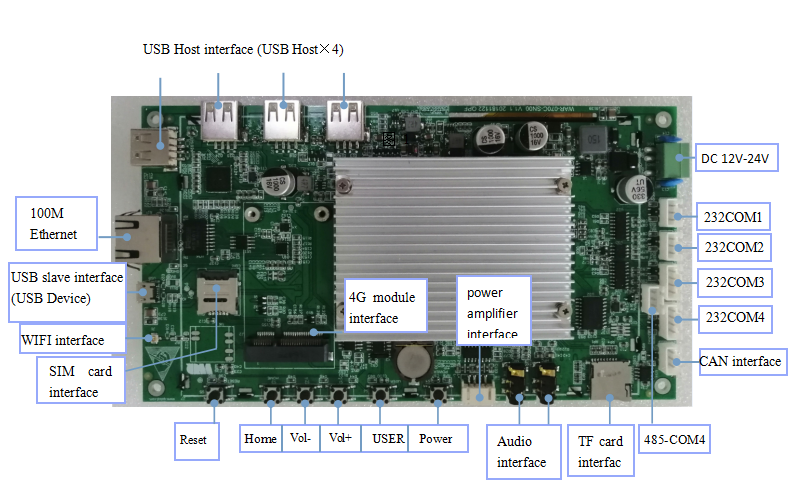

2. Interface definition

2.1 RS-232 interface

4 kanal RS-232 serial port,support den högsta-level baudrate 115200 bps. Det motsvarande gränssnittet in Android-systemet är COM1~COM4.

2.2 RS-485 interface

motsvarande port in Android-systemet är COM4, ​​och 485-COM4 is en multiplexering av 232-COM4.

2.3 CAN Bus interface

funktion av Can-bus gränssnittet är valfritt .

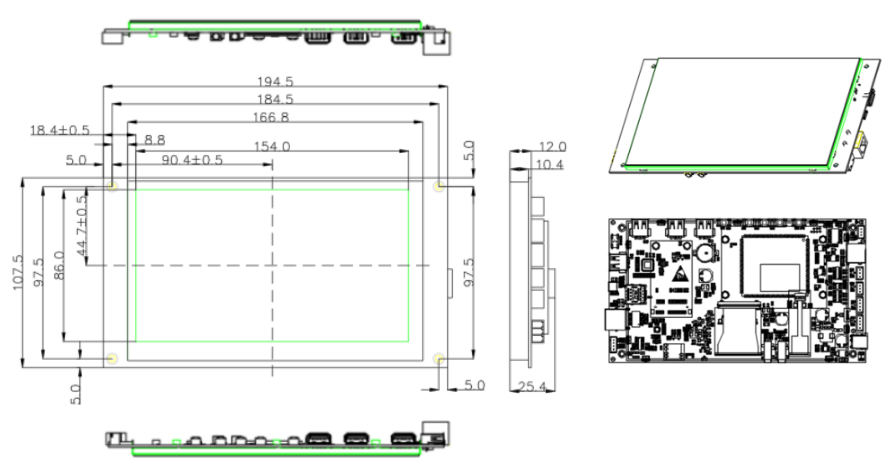

3.Exterior storlek

Exterior storlek:.194.5x107.5x25(mm)
