1.Parameters

Product modell

WLX-070C-SN10/WLX-070R-SN10

Basic parametrar

●CPU:Quad-coreCortex®-A9; Frequency 1.4GHz

● Memory:1GB DDR3

● Flash:8GB

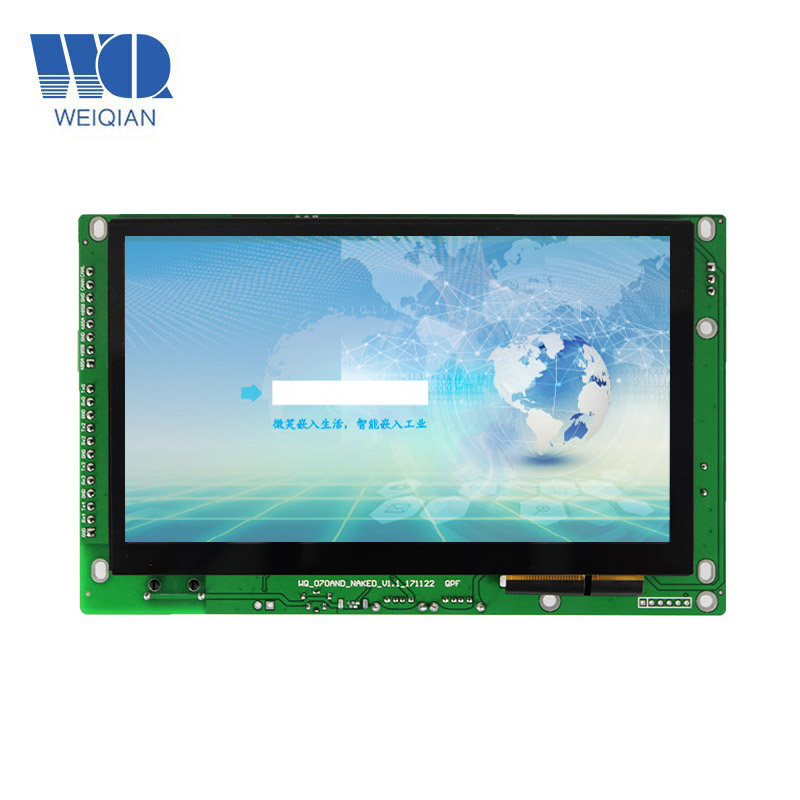

Display skärmen

● Storlek:7 tum

● Resolution:1024 × 600

● Wide-temperature typ16000k färger eller 24 sanna färger

● LED backlight:lifetime>25000 timmar

Touch skärmen

Capacitance/Resistance pekskärm

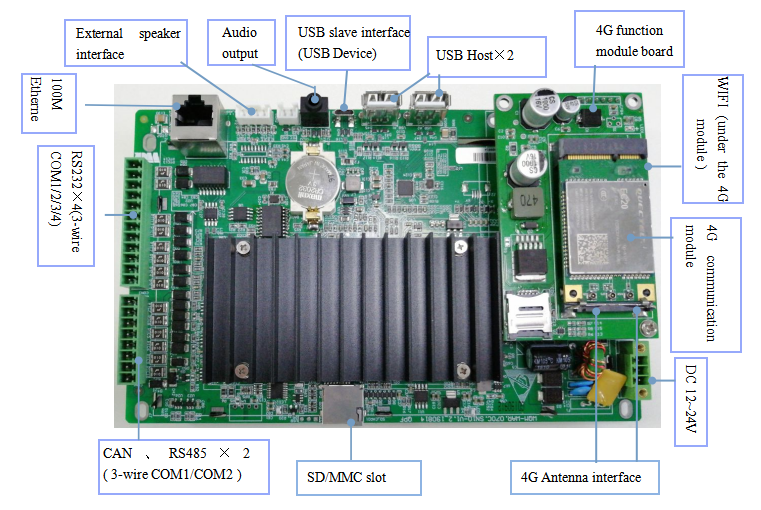

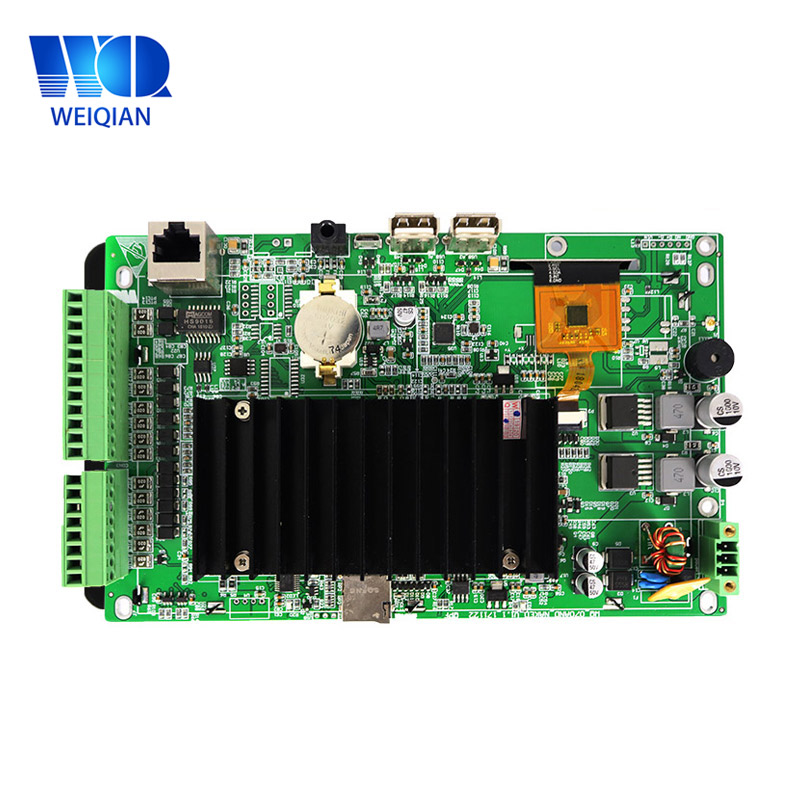

Hardware gränssnitt

● 4 kanal 3-wire RS-232 serial port(COM1COM2COM3COM4). (Isolation som valfri)

● 2 kanal RS-485(COM1COM2)multiplex som RS-232 (COM1COM2) . (Isolation som tillval)

● 1 kanal isolerad Can buss.(optional).

● 1 channel USB device gränssnitt support ADB connect till dator för utbyte av data och felsöknings ansökan.

● 2 kanal USB värdgränssnittsupport vanligt USB device såsom mus keyboard U disketc.

● 1 kanal 100M Ethernet gränssnittet.

● 1 kanal SD/MMC slot support MMC/mini SD-kort.

● 1 kanal 3.5mm earphone output interface.

● 1 kanalhögtalare gränssnitt(built-in effektförstärkaren 2w).(optional)

● 1 kanal 4G modul.(optional)

● 1 kanal WiFi gränssnitt .(optional)

● 1 kanalen DC 12V~24Vindustrial power lösninghigher tillförlitlighet.

atten

När den seriella porten är ansluten GND tråd av de två anordningarna måste anslutas till undvika bränna den seriella chip och som påverkar kommunikation.

OS

Linux

Defend grad

/

working miljön

● power:DC 12V-24V(24V som rekommendation)

● working temperatur:-10~60 ℃

● storage temperatur:-20~80 ℃

● working fuktighet:10~90% RH

Storlek

● Ingen shell

● power:DC 12V-24V(24V som rekommendation)

● Storlek:188 × 117 × 41(mm)

Application område

● industrial kontroll,detection anordninginstruments och mätaresecurity övervakningmedical apparat och instrument intelligent terminaler embedded hög-end ansökan.

● Support CAN-bussnät.

Software support

● Support Eclipse QT Skaparen arm linux gcc/g++kompilator shell programmering STL bibliotek Python2.7 utveckling support JAVA/C/C++/C#etc.

● Easy ändra användarens-defined startbild

.

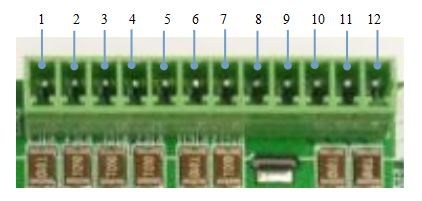

2.  Interface definition

1.  COM1-TX0 of RS-232

2 . COM1-RX0 of RS-232

\ GND

4n3.. COM2TX2-of RS 232-

5 COM2RX2-of RS 232-

6.. GND

7. COM3TX3-of RS 232-

8. COM3RX3-of RS 232-

 10n9.  GND

COM4 TX4 of RS-232 -

COM4RX4 of RS-232 -

GND

CANL

CANH

GND

COM2485B -

COM2 485A -\

\ COM1 485Bn7.

n  -8.

485A  -2.1 RS

interface- 4 kanalRS

serial port - support den högstalevel baudrate 115200 bps. Det motsvarande gränssnittetin Linux-system är COM1COM4.- ~2.2 RS

interface- motsvarande portin Linux-system är

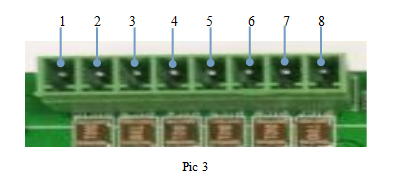

  COM2. 2.3 CAN Bus

 funktion av Can

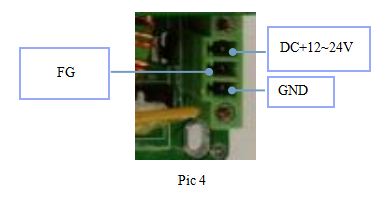

-2.4 Ström gränssnitt

as som visas i figuren

:

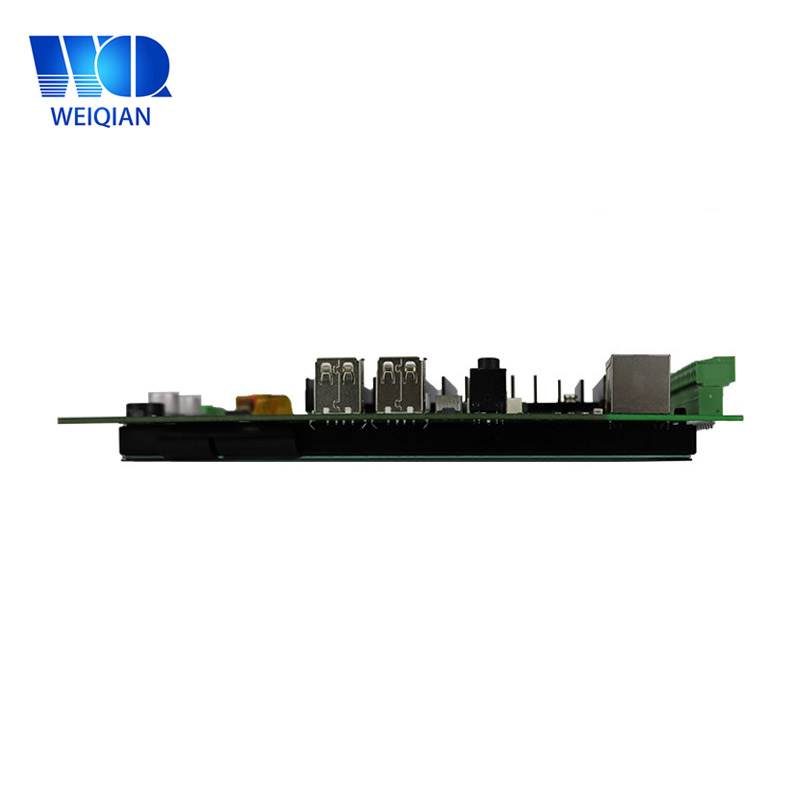

 3.Exterior storlek

Exterior storlek

:188x117x41(MM)
