1.parameters

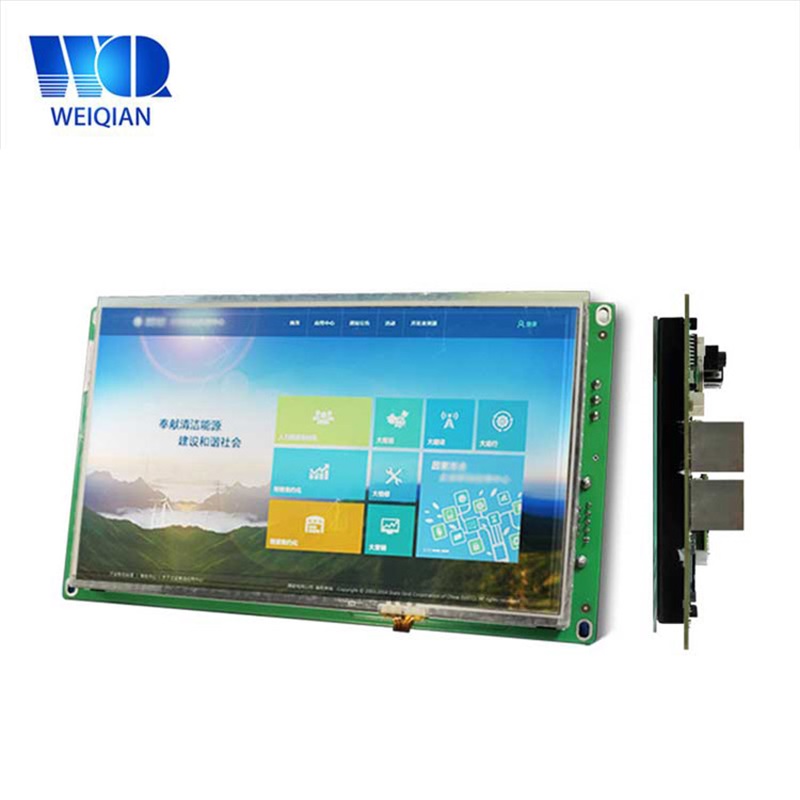

Product modell

WLT-070R-AN20

 Basic parametrar

●CPU: Cortex-A8 arkitektur; Frequency 1.0GHz

● Memory: 512MB DDR3

● Flash:256MB Nandflash

 Display skärmen

● Storlek:7 tum

● Resolution:800 × 480

● Wide-temperature Skriv,64K färger eller 260K färger

● LCD bakgrundsbelysning:lifetime>25000 timmar

Touch skärm

4-wire Resistans pekskärm(driver inuti)

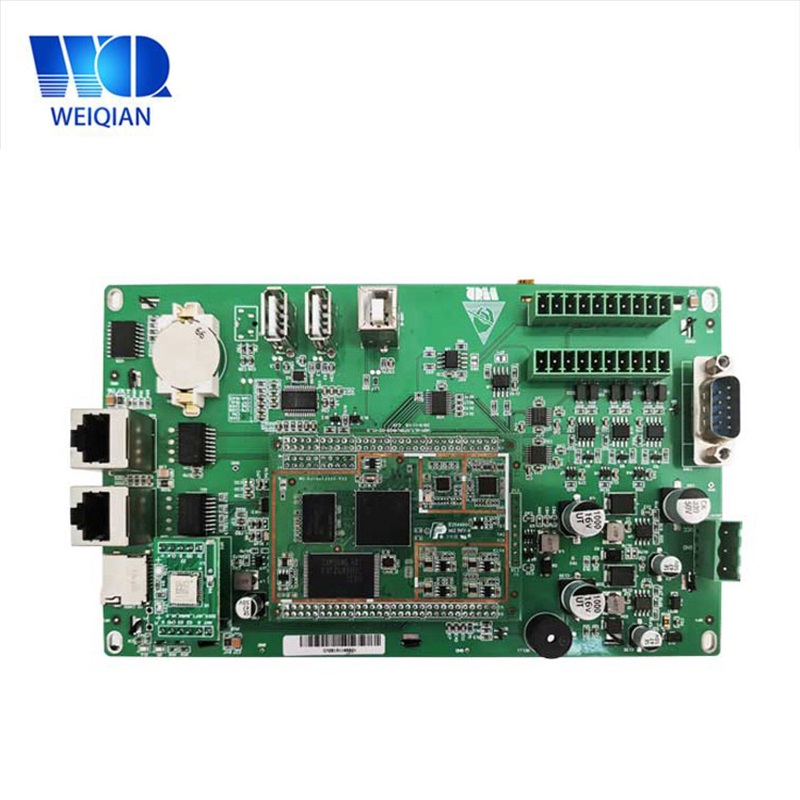

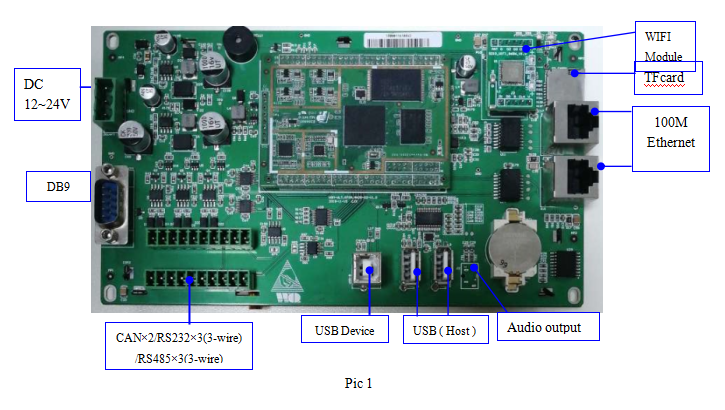

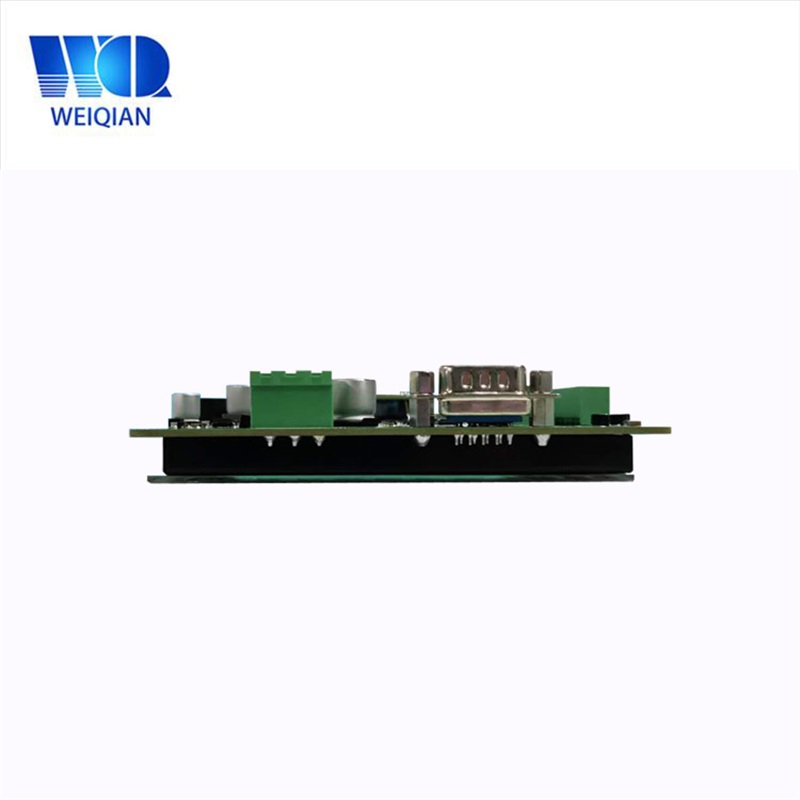

 Hardware gränssnitt

● 1 kanal DB9(COM1-RS232), multiplexing asCan .

● 3 kanal3-wireRS-232  (COM2, COM3, COM4)

● 3 kanal RS-485 (COM2, COM3, COM4), multiplexing as RS-232  (COM2, COM3, COM4)

● 2 kanal Can bussgränssnittet(driver inuti), en kanal CANismultiplexing as DB9.(optional)

● 1 channel USB device gränssnittsupport ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan.

● 2 channel USB värdgränssnittsupportMouse, tangentbord, U disk, etc.

● 2 kanal 100M Ethernet-gränssnitt.

● 1 kanal MicroSD kortplats, support MicroSD (TF-kort)External förlängning .

● 1 kanal DC12V~24V Power Input gränssnittet.

● 1 kanal WiFi modul.(optional)

atten

När den seriella porten är ansluten, GND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Windows CE 6,0 R3

Defend grad

/

 working miljön

● power:12V DC(12~24VPower s ed 'leverans)800mA

● working temperatur:-10~50 ℃

● Storage temperatur:-20~80 ℃

● working fuktighet:10~90% RH

 Storlek

● Ingen shell

● power:12~24V DC(24V som rekommendation)

● Storlek:.1855x110 x28.5 (mm)

● Trepanning storlek:.1677x105.2  (mm)

 Application område

● industrial kontrolldetection anordninginstruments och mätaresecurity övervakningmedical apparater och instrument, intelligenta terminaler inbäddade hög-end ansökan.

●Support CAN-bussnät.

 Software support

● Flash filsystemet FAT tabellen läsa och skriva skyddsfunktion.

● ide: Visual Studio 2005/2008.net(.net 2,0 Kompakt)EVC++Labview utveckling.

● Easy ändra användarens-defined startbild.

● Support bildskärm rotation(degree: 0 °90 °180 °270 °).

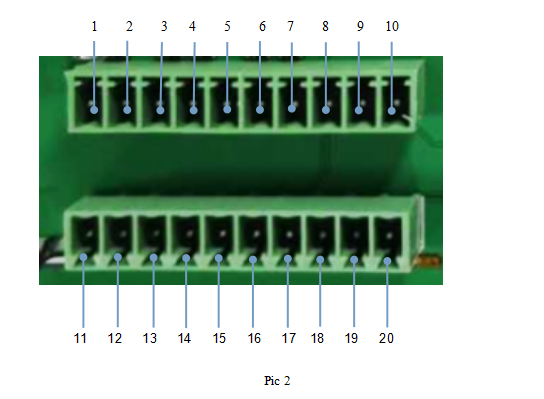

2 . Interface definition

1 RS-485 (COM2-485A)

2 RS-485 (COM2-485B)

3 GND

4 RS-485 (COM3-485A)

5 RS-485 (COM3-485B )

6 RS-485 (COM4-485A)

7 RS-485 (COM4-485B )

8 GND

9 CANL  (Optional)

10 CANH  (Optional)

11 RS-232  (COM2-RX)

12 RS-232 (COM2-TX)

13 GND

14 RS-232 (COM4-RX)

15 RS-232 (COM4-TX)

16 RS-232 (COM3-RX)

17 RS-232 (COM3-TX)

18 GND

19 CANL  (Optional)

20 CANH  (Optional)

2.1 RS-232 interface

4 kanalisera seriell port, stödja de högsta-level baudrate115200bps. Motsvarande gränssnitt i WinCE systemet är COM1~COM4

2.2 RS-485 .interface

motsvarande port i WinCE systemet är COM2~COM4.

2.3 CAN Bus interface

2 kanal-Bus gränssnitt, är en kanal CAN multiplexering som DB9.funktion av Can-Bus gränssnittet är valfritt .

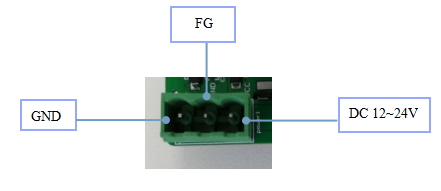

 2.4 Ström gränssnitt

as som visas i figuren:

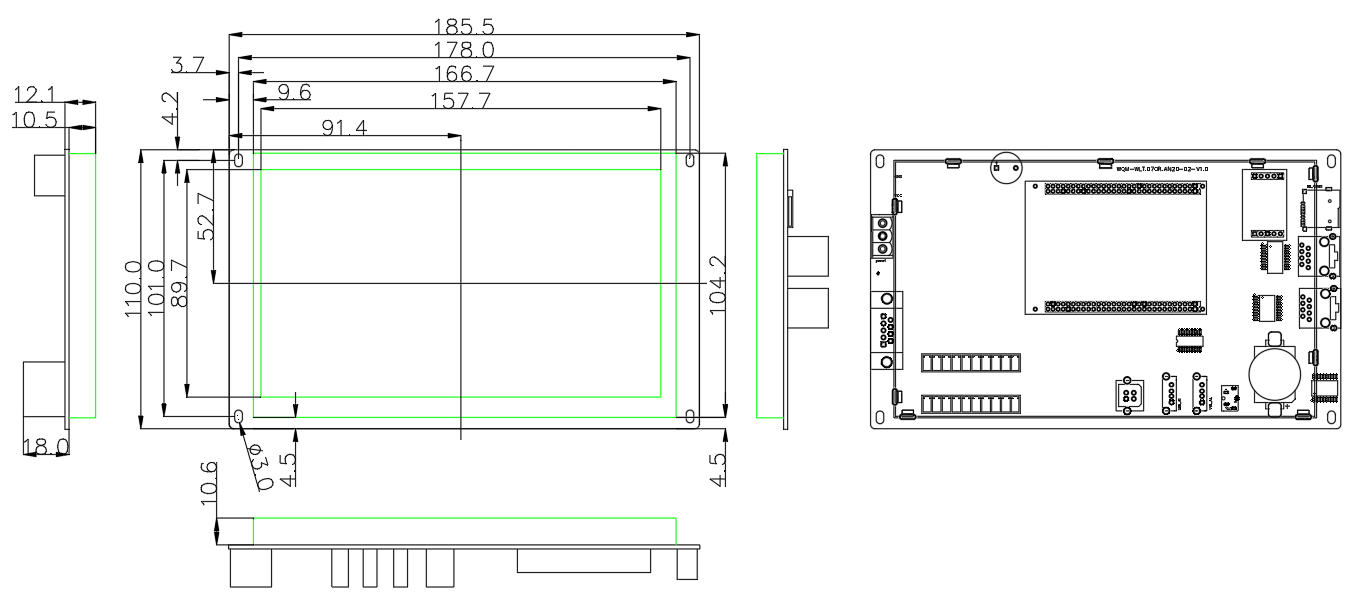

3.Exterior storlek

Exterior storlek:185.5x110x 28,5(mm)       Trepanning storlek:167.7x105.2(mm)
