1.0 Inledning

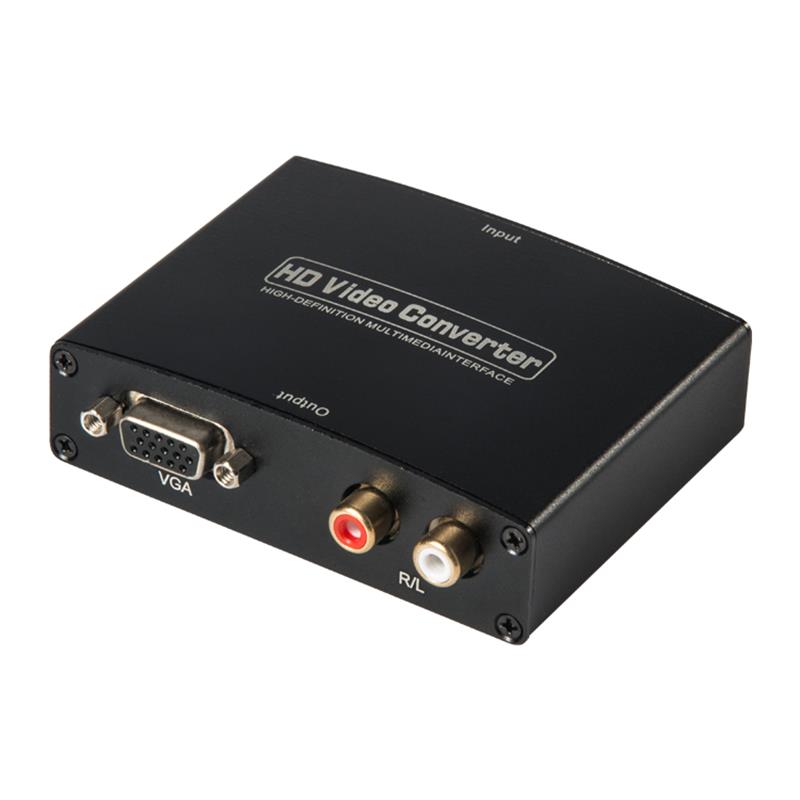

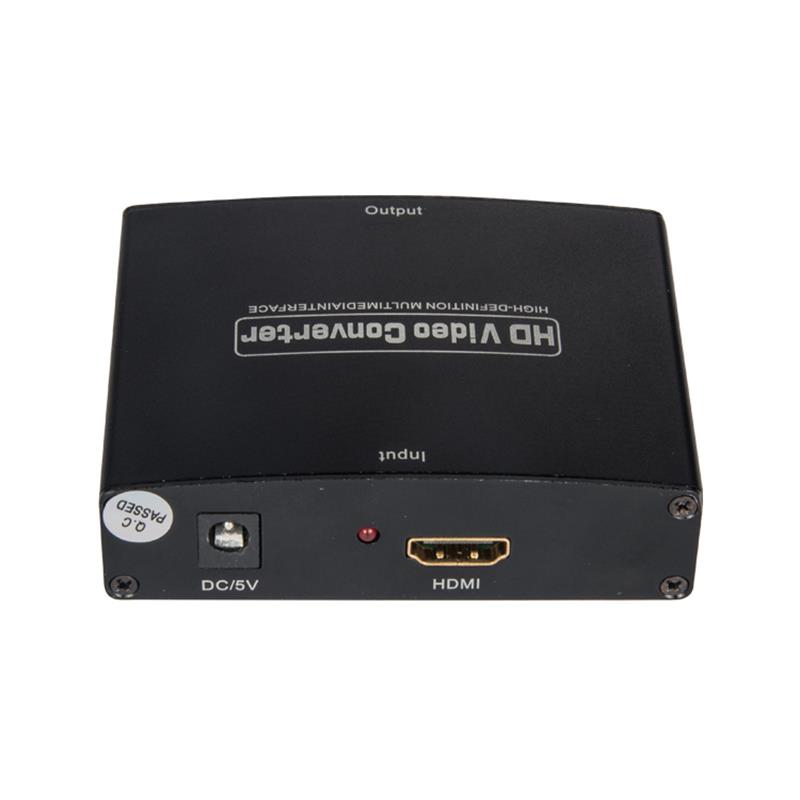

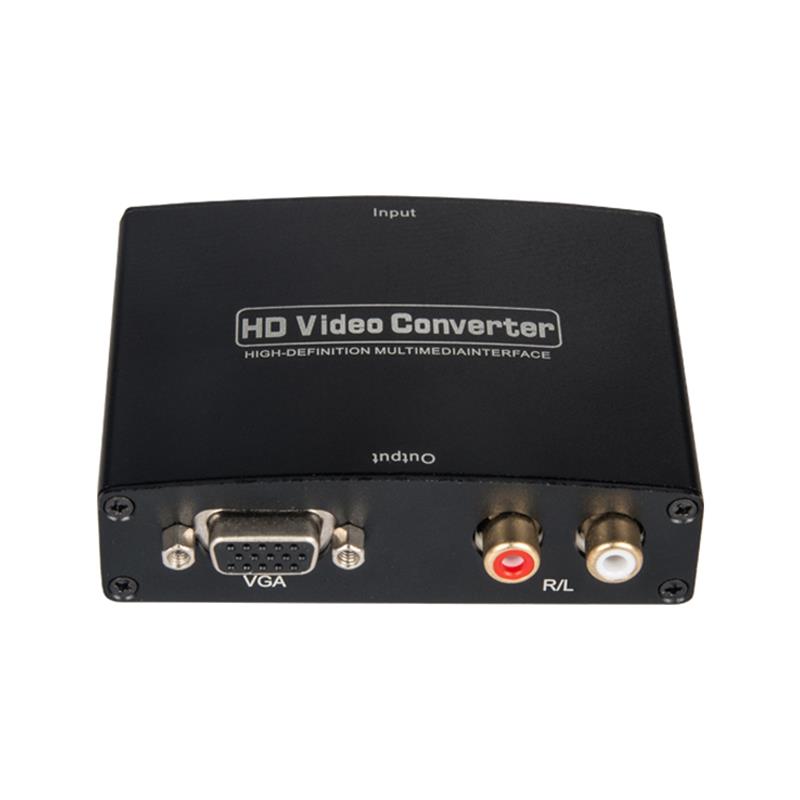

Denna typ av HDMI till VGA+R/L Audio Converter omvandlar digital HDMI-signal till analog VGA-video och R/L-ljudsignal.Det gör det möjligt för användare att njuta av sin bild och ljud med hög definition när de tittar på filmer eller spelar spel på traditionella VGA-skärmar eller projektorer.

Den erbjuder lösningar för digitala underhållningscenter, HDTV-detaljhandels- och showsajter, HDTV.   Fabrik för STB, DVD och Projector, bullerutrymme och säkerhet, kontroll av data center, informationsspridning, presentation av konferensrum, skol- och företagsutbildningsmiljöer.

2.0 Funktioner

Serien av HDMI:s förstärkare har många funktioner som gör det möjligt för dem att utföra på ett överlägset sätt.bland de egenskaper som du kommer att finna:

1- 12289Lätt att använda: Installera på sekunder, inget behov av inställning.

2 12289Omvandling: Den kan omvandla komplett HDMI till VGA-video och R/L-ljud

utmatning.

3:Stöd till HDCP 1.2

4- 12289Stöd 165MHz/1.65Gbps per kanal (6.75Gbps all kanal) bandbredd för HDMI- inmatning.

5 12289Stöd för analog videoutmatning fram till UXGA och 1080p med 10-bits DAC

6 12289Leden indikerar signal och effektläge.

7: Energiförsörjning (se den tekniska parametern).

3.0 Tillbehör till förpackningar:

Kontrollera förpackningen innan du försöker använda enheten och se till att följande artiklar finns i kartongen:

1."HDMI to VGA CONVERTER..."

2."5V DC Power Adaptor..."

3.Användarmanual----------------------------------------------------------------------------

4.0 Specifikationer

lnput Video Signal... 0.5-1.0 volt p-p

Inmatning av DDC-signal... 5 volt p-p (TTL)

Inmatningsslutning------- HDMI A   kvinna(19pin)

Utmatningsslutning-------- VGA, R/L Audio

HDMI- videoinmatning   Format-------- 480i/576i/480p/576p/720p/1080i/1080P

VGA   Videoutmatningsformat-------- 480i/576i/480p/576p/720p/1080i/1080P

Ljudutmatningsformat----------- 2 kanal LPCM

Vertikal frekvens   Range... 50/60Hz

Video för indata   Förstärkare Bandwidth... 1.65Gbps/165MHz

Storlek (LxWxH)..." 88x68x25.5mm

Vikt(Net------------------------- 0.68Kg

Garanti... Begränsad Warranty... 1 År Delar och   Arbete

Drift   Temperatur... 0 till +70 gren8851,

Ödmjukhet i arbetet... 10% till 85% RH (nej   kondensering)

Temperatur vid förvaring...     -10–80-talet. gren8851,

Lagring av fuktighet... 5% till 95% RH (nej   kondensering)

Extern effekt   Försörjning......" DC 5V 1A

Energiförbrukning (Max)------------- 5W

Konverter Unit... CE,FCC,ROHS

Kraftförsörjning--------- CE,FCC,PSE,TK,UL

"AC Power Adapter..." Förenta staternas standard, Förenade kungariket   standard och så vidare

Användar Manual... Engelsk version
