Simulation resultaten

För show spricka inflytande på dynamisk rotor beteende, var rotoraccelerationen beräknas i intervallet från 0 till

4000 rpm. Endast vikt kraften har yttre påverkan. Den första kritiska hastigheten för en sådan rötor står förwcr=2643,6 rpm (44,06 Hz). Figur 4 visar de erhållna amplitudefrequency Egenskaper.

Figure 4. Amplitud-frequency egenskaper i spricka avsnittet

at 1/3 och 1/2 från kritisk hastighet, parametriska resonanser som är resultatet av cyklisk förändring i ögonblick stiffness visas. Kaskad diagrammet visar 1x, 2x och 3x rotor övertoner, Figur 5.

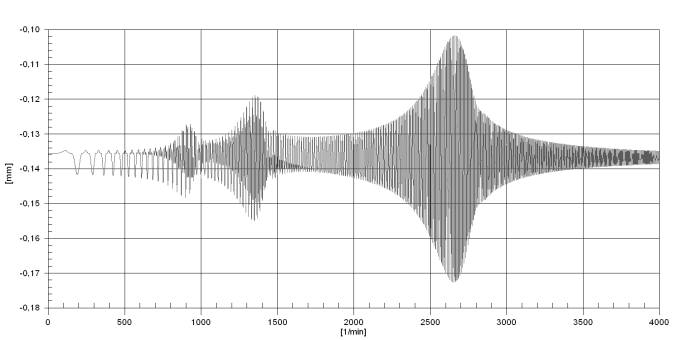

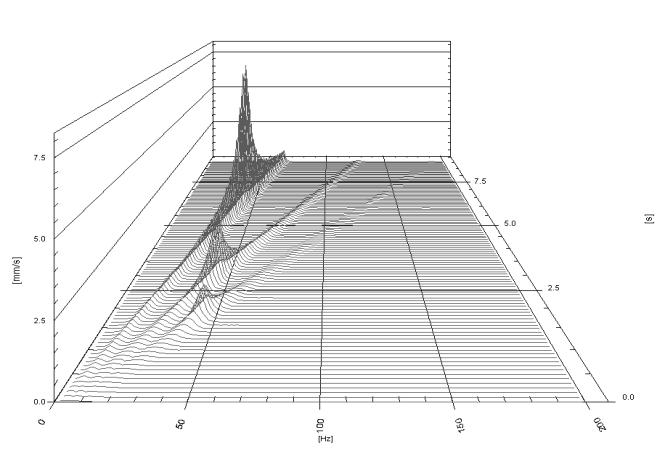

Figure 5. Kaskad diagram av vibrations hastighet medan rotorn accelererar upp till 4000 varv per minut

  Dynamic rotoregenskaper (spektra och banor) gesnedan vid regimerw=1/3wcr w=1/2wcrw=wcr .Endast rotorvikten representerar yttre laster.

Figure 6 Signal spektrum vid en/3wcrregime i logaritmisk koordinater

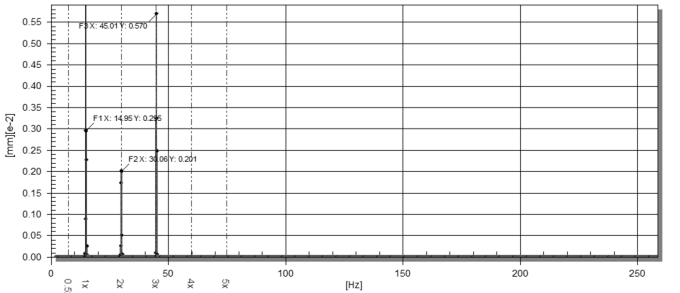

Figure 7 Signal spektra vid 1/3wcrregime i linjär koordinater

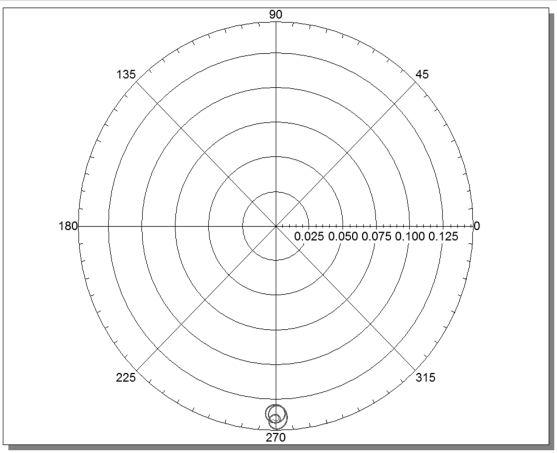

Figure 8 omlopp av rotorns centrum i spricka sektion vid en/3wcr regime

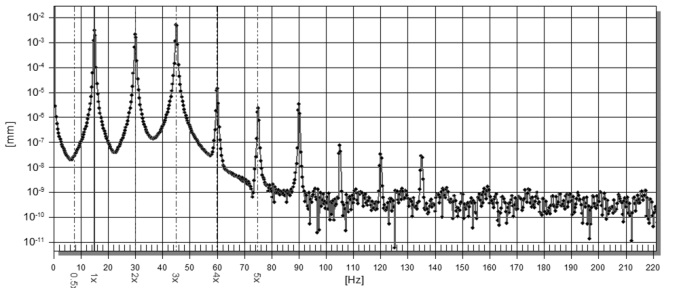

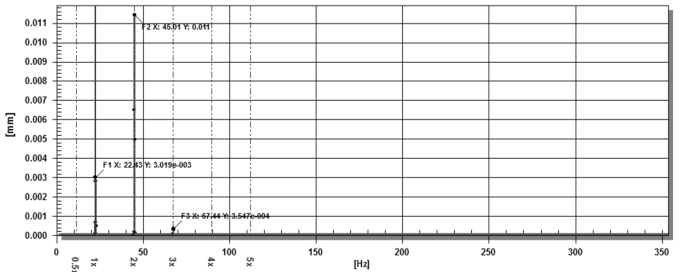

Figure 9 Signal spektra vid 1/2wcr regime i logaritmisk koordinater

Figure 10 Signal spektrum vid en/2wcr regime i linjär koordinaterna

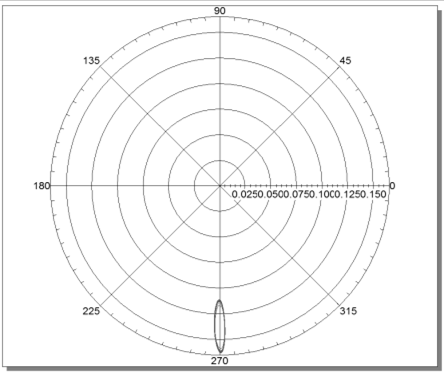

Figure 11 omlopp av rotorns centrum i spricka sektion vid en/2wcr regime

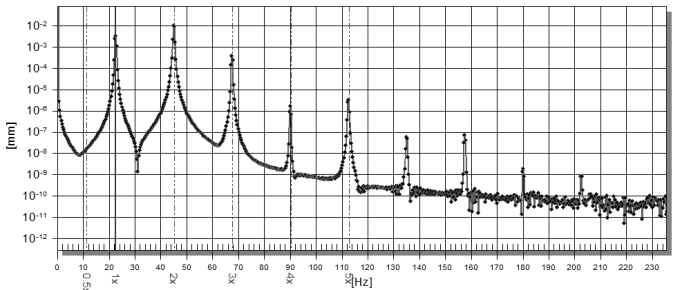

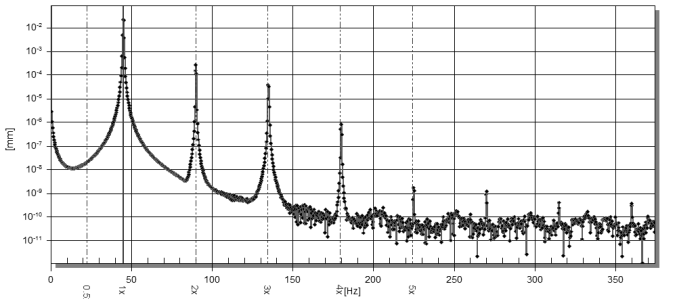

Figure 12 Signal spektra vidwcr regime i logaritmisk koordinater

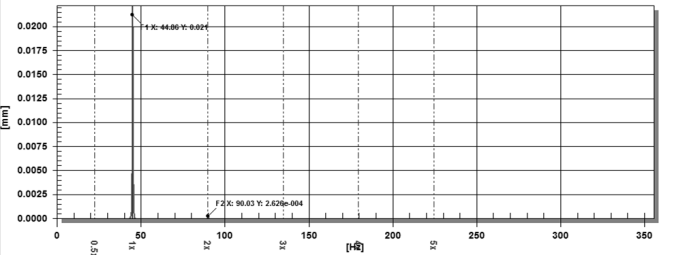

Figure 13 Signal spektra vidwcrregime i linjär koordinaterna

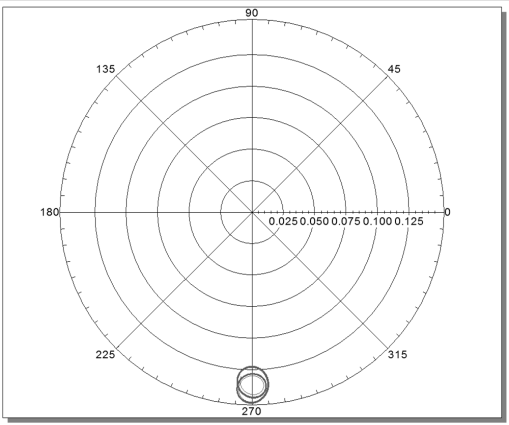

Figure 14 omlopp av rotorns centrum i spricka sektion vidwcr regime

  Erhölls resultat visar att uppträdandet av subharmoniska resonanser kan vara ett diagnostiskt tecken på spricka appearance . Den bästa diagnostiska regimen att detektera flera rotor övertoner är den regim av 1/3 från den första kritiska hastigheten. Tre övertoner av rotorfrekvensnära i amplituderna värde ses vid den.

Conclusion

Använd av den utvecklade spricka modellen i algoritmer för analys av dynamiska egenskaper hos rotorer med spricka lowers signifikant tid som behövs för deras modellering och analys. Beräkningsresultaten visar att spricka i axeln av OLE undersökt rotorn orsakar parametriska resonanser vid regimer 1/3wcr , 1/3wcr wcr being resultatet av rotorns harmonics med frekvenser 1x, 2x, 3x, 4x, etc. I faktiska tester finns det en möjlighet att belysa två eller tre rotor

harmonics. Närvaro av subharmoniska resonanser, flertal övertoner och förändring i rörelse omloppet av axeln  sections kan vara tecken på spricka utseende. Vid sammatime bör det tas hänsyn till att sannolikheten för att detect spricka i praktiken beror på dess geometri och djup, känsligheten hos den använda utrustningen,närvaron av banor sensorer, etc. Så den föreslagna modellen bör betraktas huvudsakligen som ett instrument för att utbilda ingenjörer inom området för vibrations diagnostik, och för att erhålla begränsande värden för diagnostiska tecken på spricka.
