1.0 INLEDNING

HDMI till CVBS-signalomvandlare som konverterar HDM-video signal eller ljudsignal till en AV-videosignal (CVBS) och FL / FR-stereo-ljudsignaler, samtidigt som de stöder sidosignaler från DVI-systemet.Hjälp användare att konvertera HDMI:s video signal av hög kvalitet till normal CVBS-signal (standard definition 480i, 576i), så att den kan spelas på TV, VHS VCR, DVD-inspelare osv. Stöd NTSC och PAL två tv-format.

2.0 FEATURER

1.konvertering, plugg och spel utan någon programvarusförare,

2.Stöd till HDCP-protokollet, stöd till HDMI 1.3

3.Stöd NTSC och PAL två standardformat för tv

4.En HDMI- inmatning, en AV- utmatning:

    Inmatningar: HDMI x 1

    Utmatning: CVBS x 1; L / R x 1;

Fem.HDMI input: 480P, 576P, 720P, 1080I, 1080P 60Hz

6.Kompatibel med DVI-läge 800 och35350,120,600,1024x768,1280 och_;120,710,1280 och;120;1024. 1980/@60hz

7.CVBS-output: 480I, 576I

Åtta.Ljudutmatning: L/R-kanaler,Coaxial,SPDIF.

9.Mått: 653068mm(W)x68.5mm(D)x 25mm(H)

3.0 FÖRPACKNINGSTILLTRÄDE:

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

1.HDMI TO AV CONVERTER..."

2.Användarmanual--------------------------------------------------------1-----------------

3.Energiförsörjning--------------------------------------------------------------------------

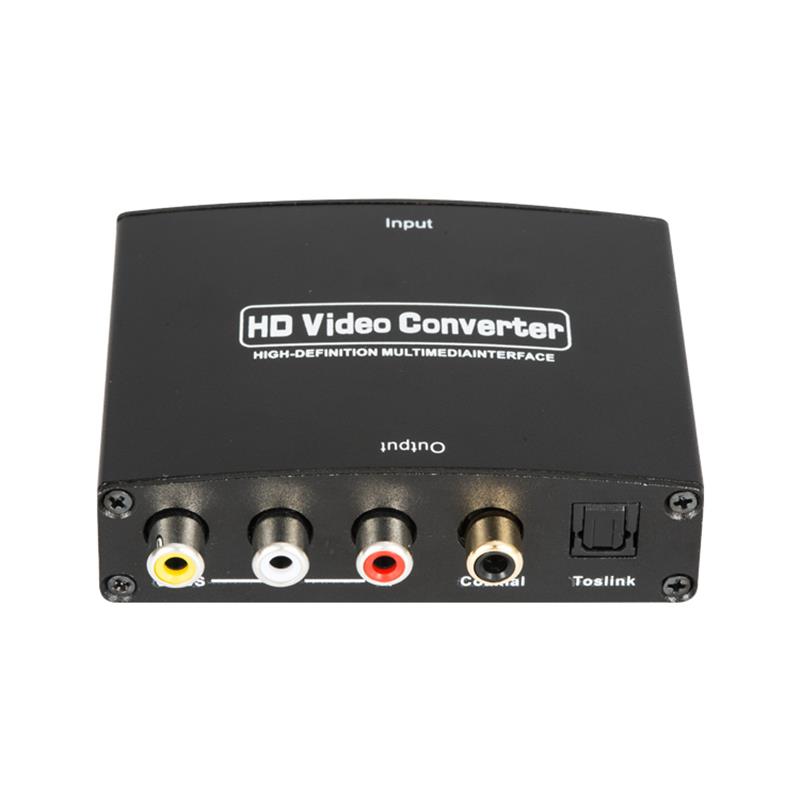

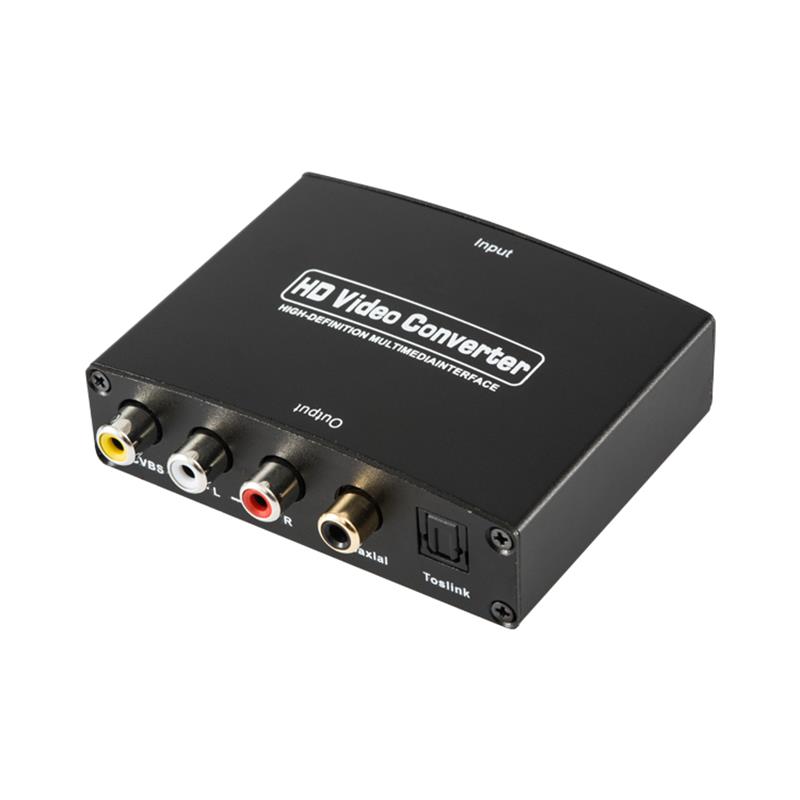

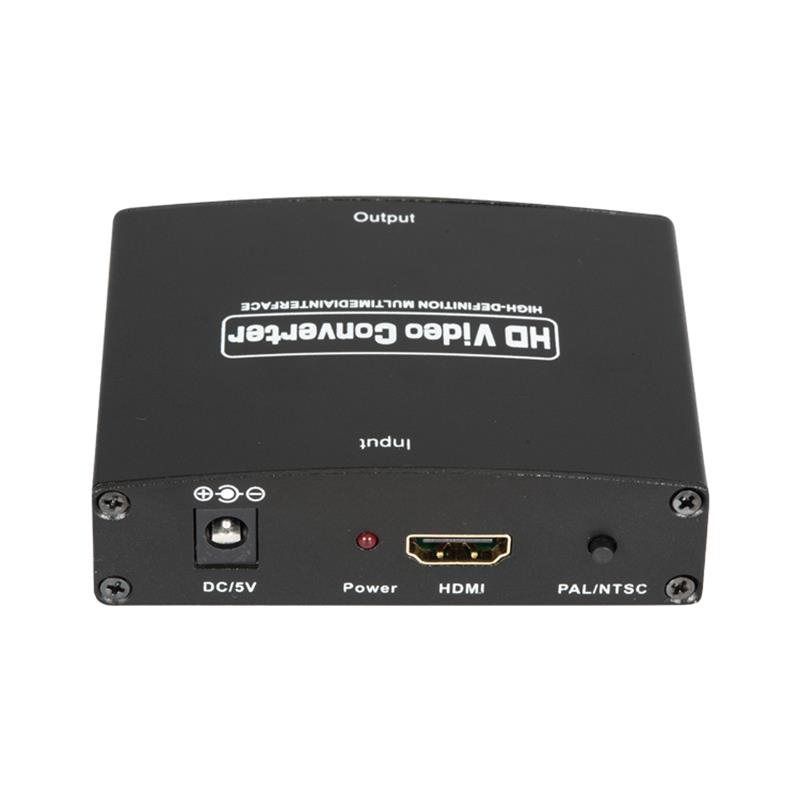

4.0 PANELSBESKRIVNINGAR

Studera panelens ritningar nedan och bekanta sig med signalinmatning, utmatning och effektkrav.

DC 5V...-----------------------------------------DC 5V inmatning till...

Kraft-------------------------------------------------------------------------------

HDMI----------------------------------------------------------------------------------

"A/V OUTPUT--------------..."Anslut TV..."

"Coaxial"------------------..."Coaxial Audio Output..."

Toslink-----------------------------------------------Digital ljudutmatning.

5.0 TILLÄMPNINGSOMRÅDEN

A. Civil Industry: set-top box, XBOX360, PS3, högupplösta spelare.

B. Industriell sektor: kamera med hög definition, videokamera, med denna vanliga   bildskärmen visar istället för stora bildskärmar för HDMI, till   minska kostnaderna och utrymmet.
