1.0 INLEDNING

HDMI till CVBS- eller S-videosignalomvandlare som konverterar HDMI-video signal eller ljudsignal till AV (CVBS) sammansatta videosignal och FL/ FR-stereo-ljudsignaler och s-video signaler.medan DVI-systemet stöder sidosignaler.Hjälpanvändare konverterar HDMI-videosignalen av hög kvalitet till normal CVBS-signal (standard definition 480i, 576i) eller s-video signal.Så att det kan spelas på TV, VHS VCR, DVD- inspelare osv. Stödja NTSC och PAL två TV-format.

2.0 FEATURER

1.Konvertering, plugg och spel utan någon programvarusförare

2.Kompatibel HDMI1.3

3.Stöd NTSC och PAL två standardformat för tv

4.En HDMI-inmatning, en AV-utmatning, en stereoutmatning

  Inmatningar: HDMI x 1

  Utmatning: CVBS x 1; L / R x 1 S- video x 1

Fem.HDMI input: 480P, 576P, 720P, 1080I, 1080P 60Hz

6.är kompatibla med DVI-läge 800&FRAMSTÄLLNING,120,1024x768,1280 och35352;120,720,1280 och_,120,1024:,105292, 1980/@60hz

7.Stöd till HDCP-protokollet, stöd till HDMI 1.3

Åtta.CVBS-output: 480I, 576I

9.Ljudutmatning: L/R-kanaler

10.S-video OUTPUT: bypass

11.Dimensioner: 65306, 110mm(W)x8mm(D)x 28mm(H)

3.0 FÖRPACKNINGSTILLTRÄDE:

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

1.HDMI TILL CVBS/S-Video CONVERTER----1 PCS

2.Användarmanual---------------------------------1 PCS-----------

3.Energiförsörjning------------------------------------------------------------------------------

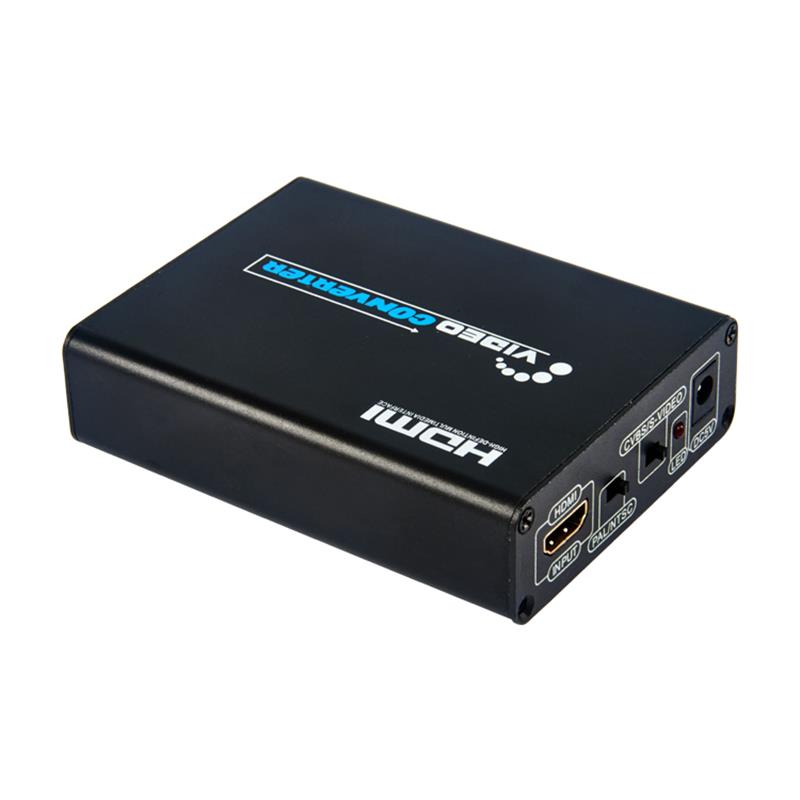

4.0 PANELSBESKRIVNINGAR

HDMI Input--------------------------------------------------------------------------------

PAL /NTSC------PAL och NTSC standardomkopplare

A/V S-Video-----------------------------------------------------------------------------

Kraft LED-----------------------------------------------------------------------------

"DC 5V..." ----------------------..."DC 5V..."

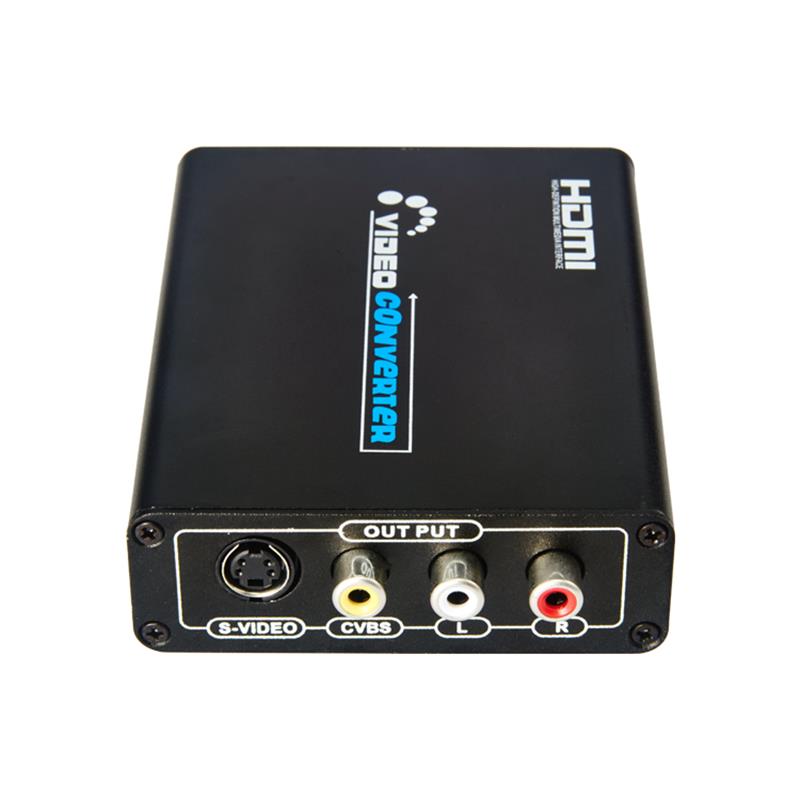

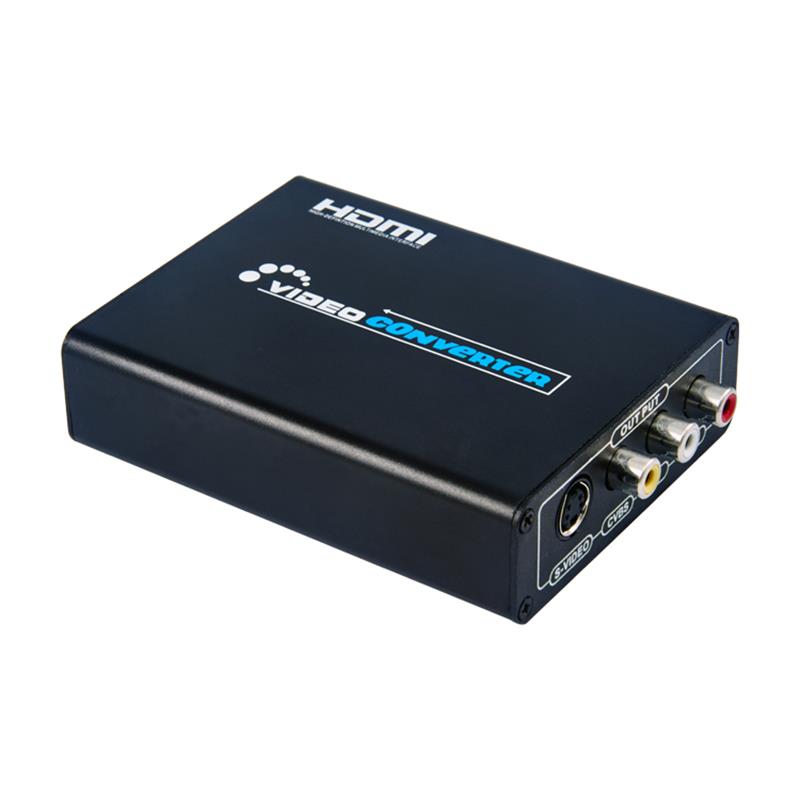

-Video OUTPUT-----------------------------------------------------------------------------

A/V OUTPUT-------------Anslut TV eller videospelare som med   CVBS- gränssnitt (NTSC / PAL tillgänglig)

5.0 TILLÄMPNINGSOMRÅDEN

A. Civil Industry: set-top box, XBOX360, PS3, högupplösta spelare.

B. Industriell sektor: Högdefinitionskamero, videokamera, med denna gemensamma bildskärm, kommer i stället för stora bildskärmar för HDMI-TV att minska kostnaderna och utrymmet.

6.0 KONCENKT OCH OPERAT

6.01 Anslut HDMI-kabeln mellan HDMI-signalkälla och HDMI INPUT   av konverterare.

6.02 Anslut kabeln A/V mellan konverterare och A/V-skärm.

6.03 Anslut S-videons kabel mellan konverterare och S-videoskärm.

6.04 Anslut effektadaptern mellan konverter och utlopp.Öppna den   strömförsörjning av HDMI-signalkälla och bildskärm.Välj   motsvarande inmatningar, sedan fungerar det.

7.0 Felkontroll:

Ingen signalutmatning

A.     Om lysdiodmätaren inte är ljus, kontrollera om inmatningen till elnätet (AC110, 220V). Om den externa strömförsörjningslysdioden inte tänds, kontrollera om det elektroniska utbytet.Eller yttre kraft

    dålig tillgång

B.     LED-ljus, kontrollera att HDMI-utmatningsenheten är inställd till HDMI UT, HDMI-kabeln för skada, AV-visningsanordningar, även avskurna till AV-kanalen (CVBS)

Ingen färg

A.     Kolla skadorna på AV-kabeln eller inte.

B.     NTSC-PAL-format utan motsvarande NTSC eller PAL TV

8.0 ANLÄGGNING OCH FÖRSIKTIGHETSÅTGÄRDER

För att undvika elektriska stötar, skada på produkten och för att skydda din säkerhet, se följande:

1.       Koppla sakta in eller koppla ur signalkablarna och koppla inte ofta ur eller skaka av dem.

2.       Utrustningen bör inte placeras under solen, regn och fuktig eller icke-joniserad miljö.

3.       Flytande föremål får inte placeras på utrustningen.

4.       Installera inte utrustningen nära värmekällor såsom brand, el eller andra förstärkare som producerar värme.

Fem.       Metall eller andra föremål ska inte föras in i utrustningen utöver anslutningskablarna till hamnar.

6.       Utrustningen ska inte rivas på egen hand; den ska underhållas av professionell underhållspersonal.
